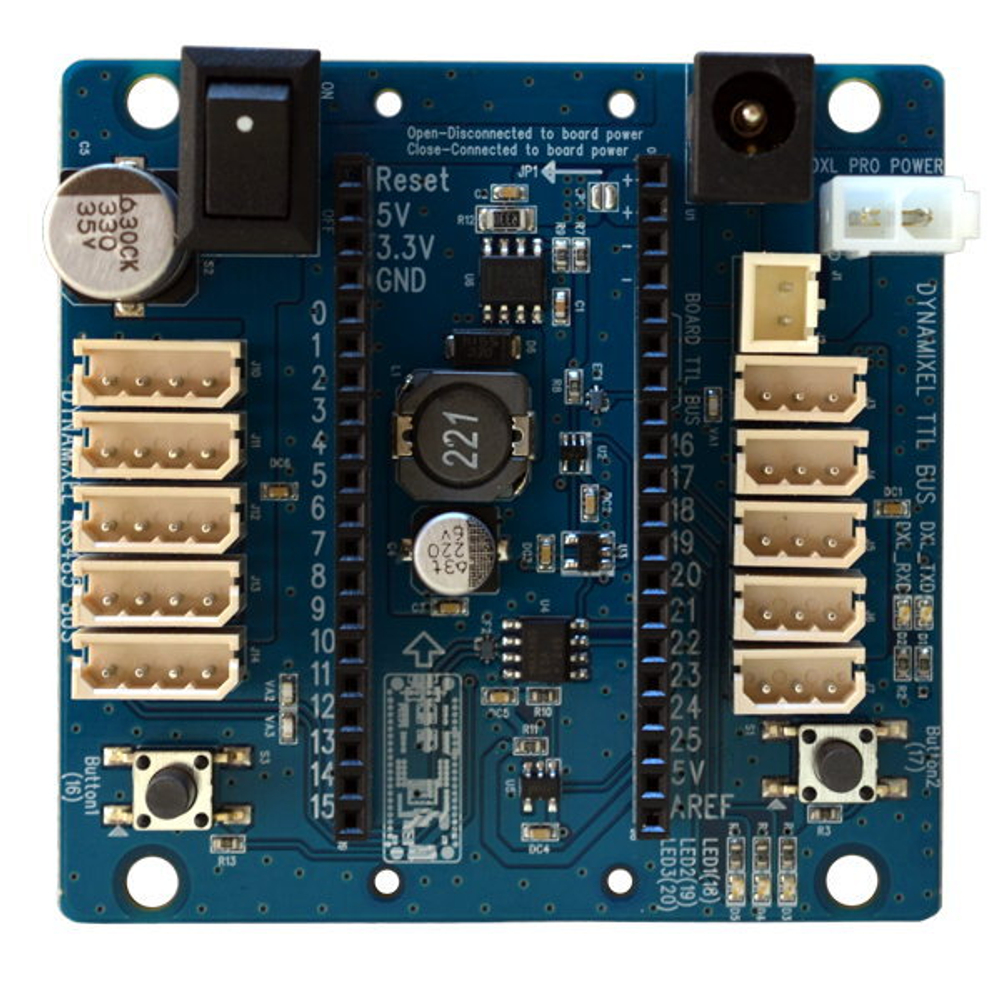

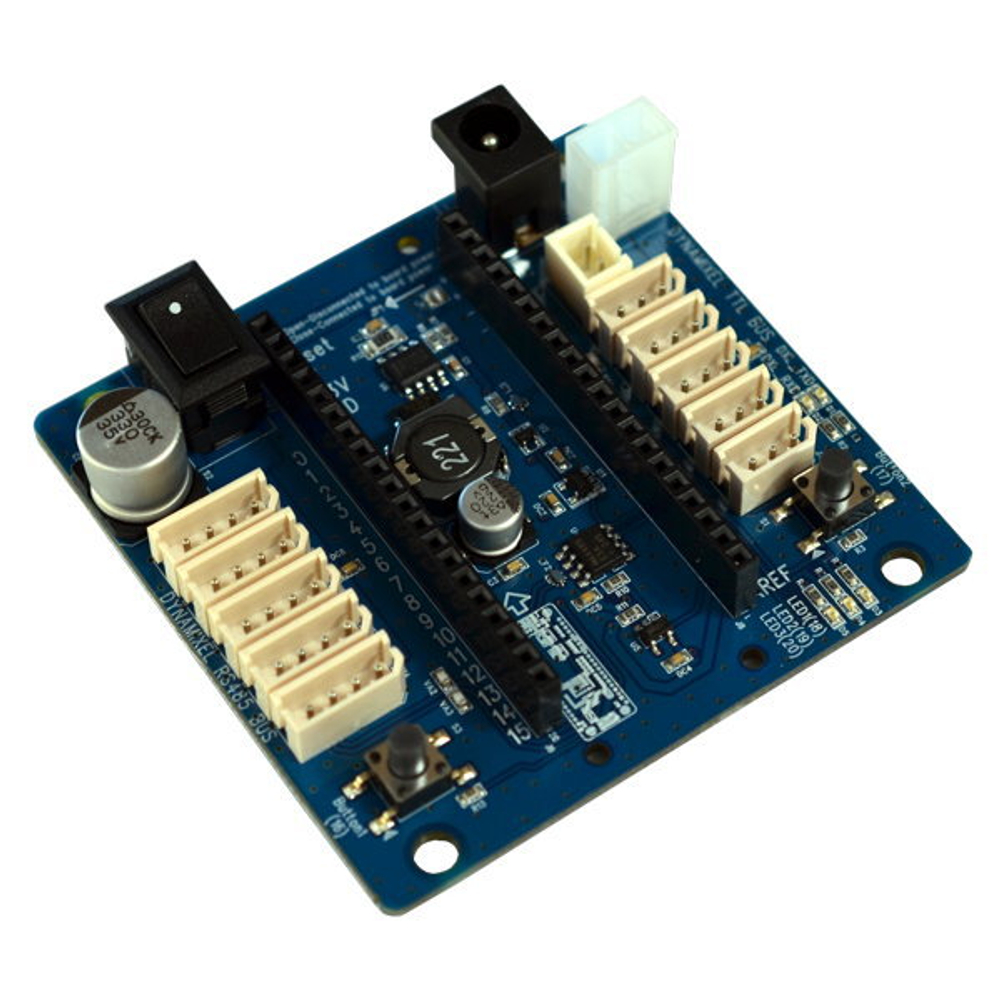

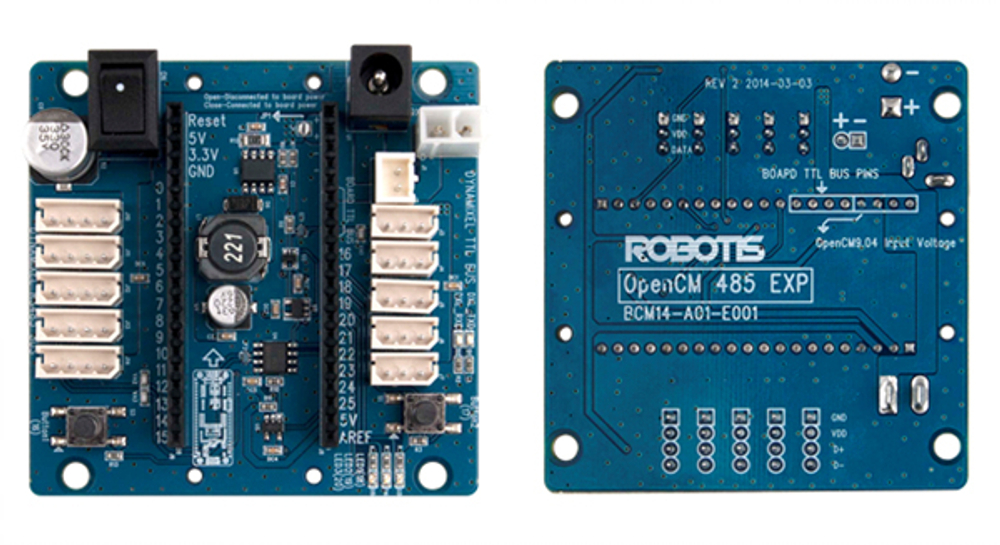

Плата расширения OPENCM 485 EXPANSION BOARD

Артикул: 902-0084-050

Производитель: Robotis

7500 руб
В наличии
Предзаказ
+
В корзину

Плата расширения для программируемого контроллера OpenCM9.04.

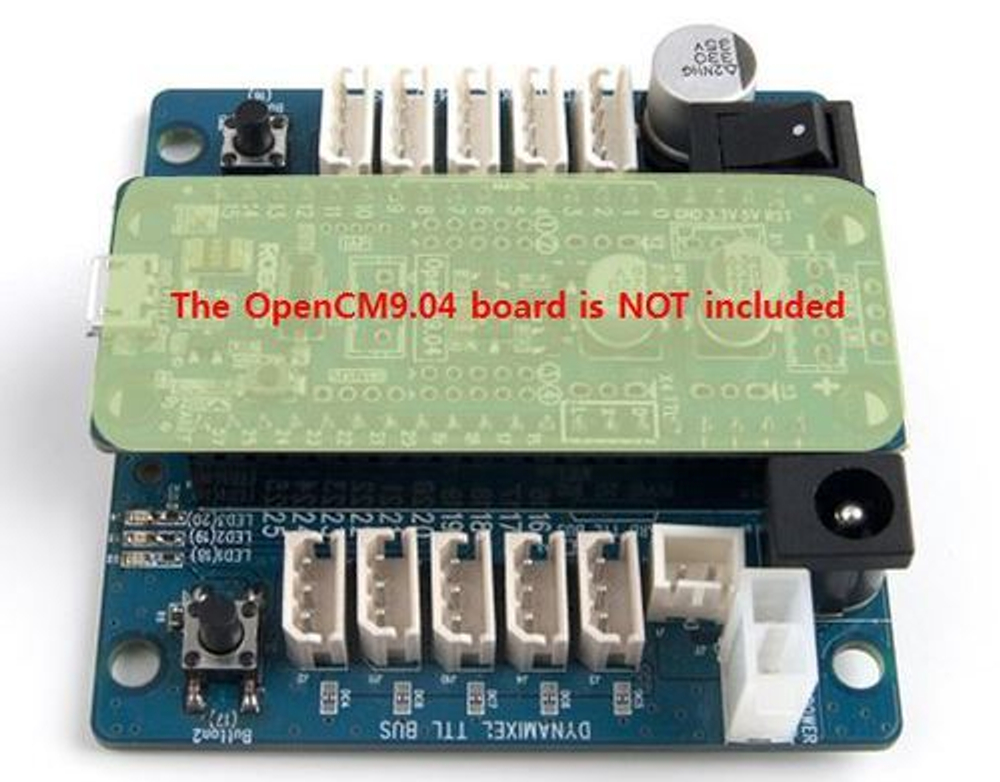

***Внимание:  в комплекте с платой расширения контроллер OpenCM9.04 не поставляется***

  • Плата расширения OpenCM 485 Expansion Board подключается к контроллеру OpenCM9.04, который необходим для функционирования платы расширения.

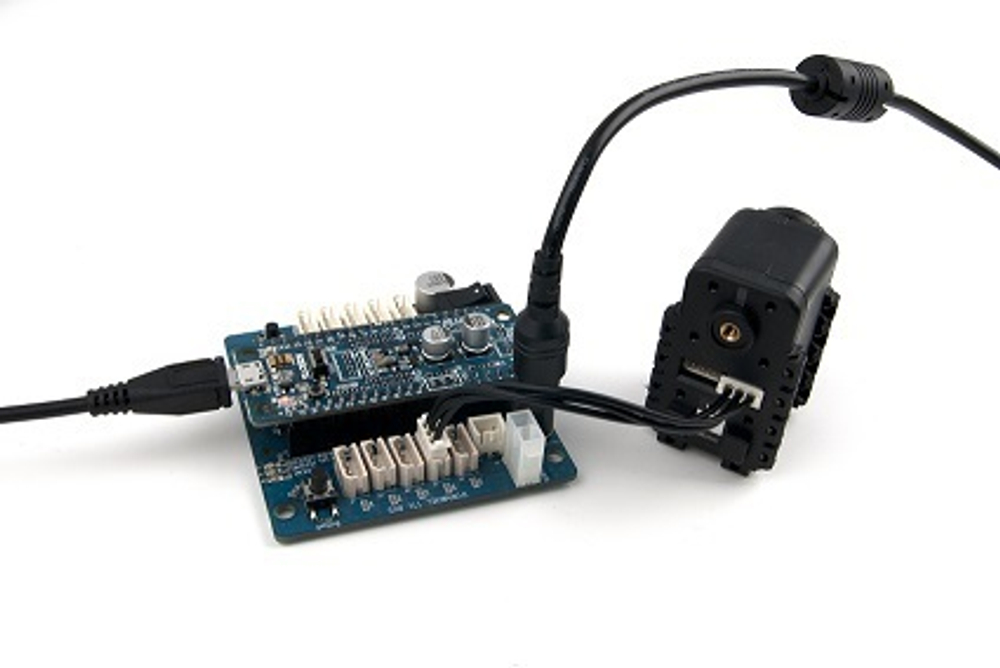

  • Контроллер OpenCM9.04 взаимодействует с сервомоторами DYNAMIXEL с помощью интерфейсов RS-485 и TTL.
  • Выводы для аккумуляторов LIPO и Li-ion могут быть подключены так же, как и SMPS коннектор.
  • Допустим широкий диапазон входного напряжения для подключения разных серводвигателей Dynamixel.



Характеристики:

Описание   Спецификация
Размеры   68 мм x 66.5 мм x 16 мм
Вес   32 г
Входное напряжение   5~30 В
Питание   SMPS, LIPO, DXL PRO 24V
Переключатели питания   1
Порты DYNAMIXEL   4 пин x 5, 3 пин x 5
Кнопки   2
Светодиоды           5


1     SMPS DC Адаптер      Подключите SMPS DC Адаптер для обеспечения питания
2   Питание DXL Pro   Разъем питания 24 В (для Dynamixel Pro)
3   Аккумулятор Li-Po   Разъем 11.1 В для Li-Po аккумуляторов(LBS-10)
4   DYNAMIXEL TTL 3-х пиновый   Порты для TTL версий серводвигателей Dynamixel
5   Кнопка   Программируемая кнопка
6   Светодиод   Программируемый светодиод
7   Разъемы I/O   Разъемы для подключения OpenCM9.04 (шаг 2.54 мм)
8   DYNAMIXEL 485 4-х пиновый   Порт для версий серводвигателей Dynamixel RS-485
9   Выключатель   Выключатель питания платы и серводвигателей
10   Перемычка JP1   Позволяет выбрать, питать ли контроллер OpenCM9.04 от платы расширения



Совместимые продукты

  • Контроллер: OpenCM9.04-A/B/C.
  • Серводвигатели Dynamixel: Все типы, выпущенные ROBOTIS.
  • Внешние датчики: Все датчики, выпущенные ROBOTIS.



Предупреждения:

  • Ознакомьтесь с материалами в e-Manual перед использованием платы расширения OPENCM 485 EXPANSION BOARD для корректной работы.
  • Требуется использовать среду программирования ROBOTIS OpenCM IDE версии 1.0.1 или выше.
×
CAPTCHAОбновить изображение
Для данного товара еще нет отзывов, ваш отзыв может стать первым!

Производитель: Robotis

Страна производитель: Корея
