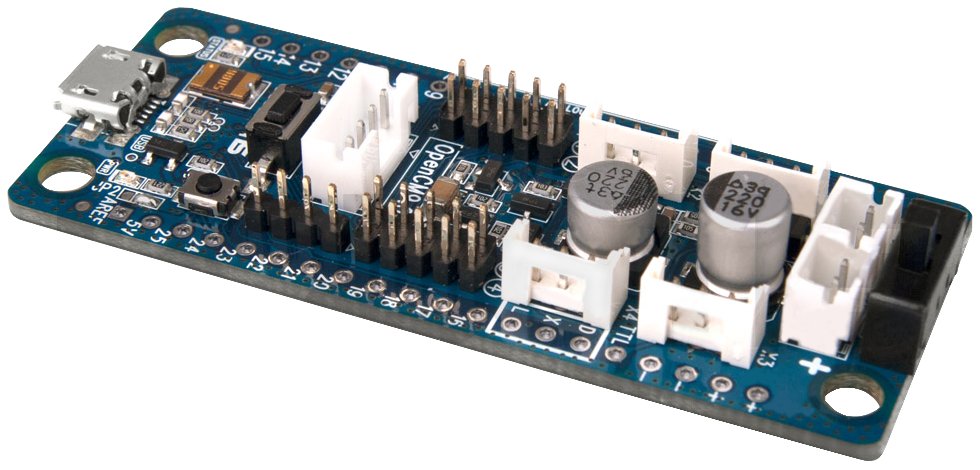

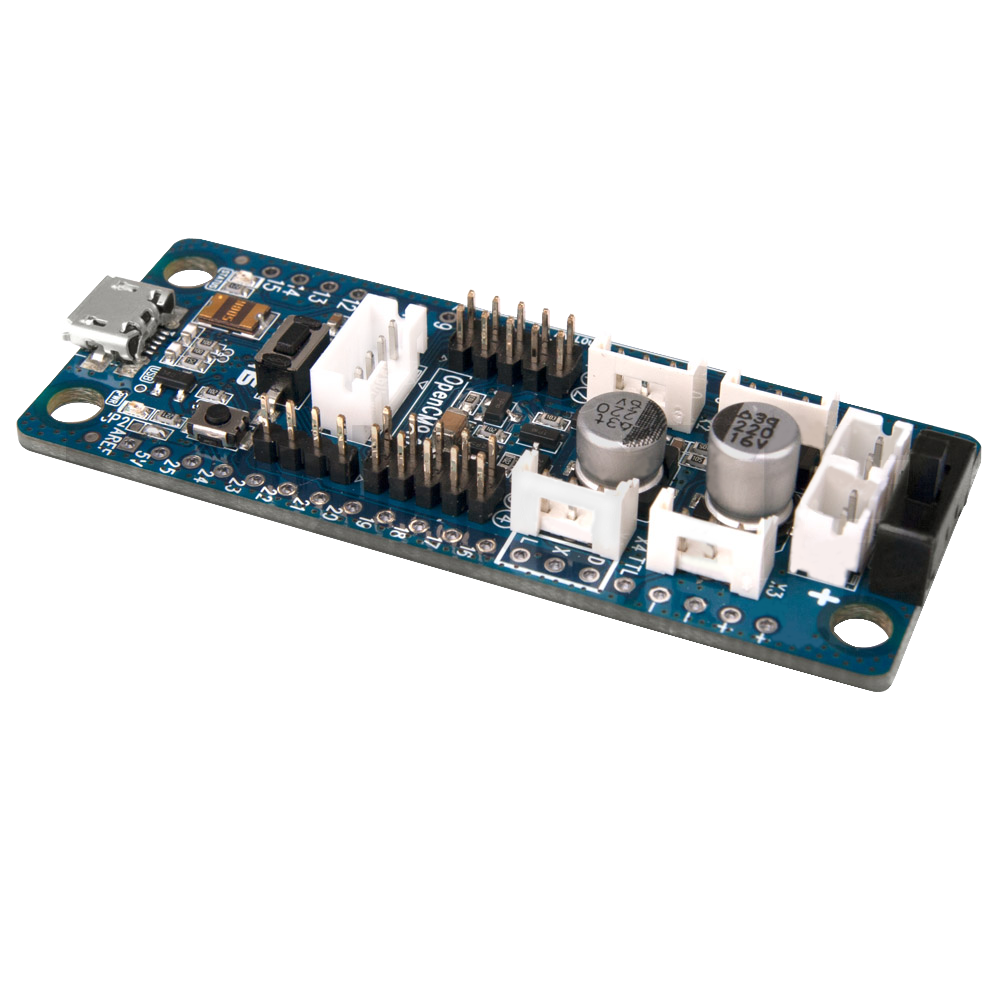

Программируемый контроллер OpenCM9.04-C

Артикул: 902-0084-040

Производитель: Robotis

12800 руб
В наличии
Предзаказ
+
В корзину

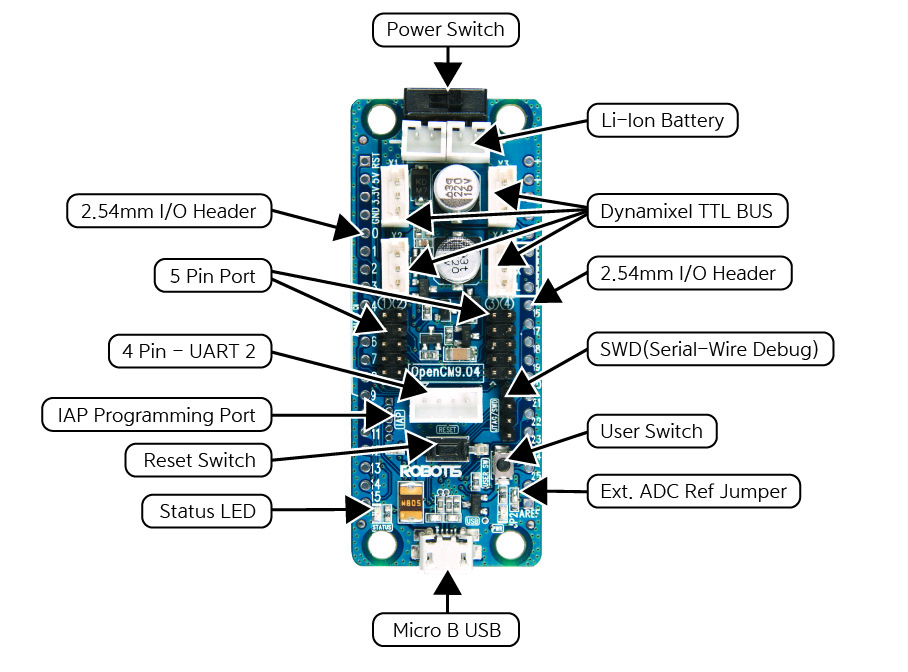

Программируемый контроллер OpenCM9.04-C реализован на базе 32х-битного микроконтроллера ARM Cortex-M3. Контроллер содержит интерфейс TTL для управления сервомодулями типа Dynamixel.

Программируемый контроллер OpenCM9.04-C представляет собой модуль, функционирующий в отдельности и в совокупности с различными типами опциональных устройств. В качестве опциональных устройств могут применяться: плата расширения OPENCM 485 EXPANSION BOARD и периферийная плата универсального робототехнического контроллера STEM Board.





Контроллер OpenCM9.04-C реализован на базе 32х-битного микропроцессора ARM Cortex-M3 и содержит интерфейс TTL для управления сервомодулями типа Dynamixel. В базовой конфигурации контроллер OpenCM9.04-C обеспечивает управление сервомодулями Dynamixel XL-320, а при совместном использовании с платами расширения поддерживается управление сервомодулями серий АХ, МХ и PRO.

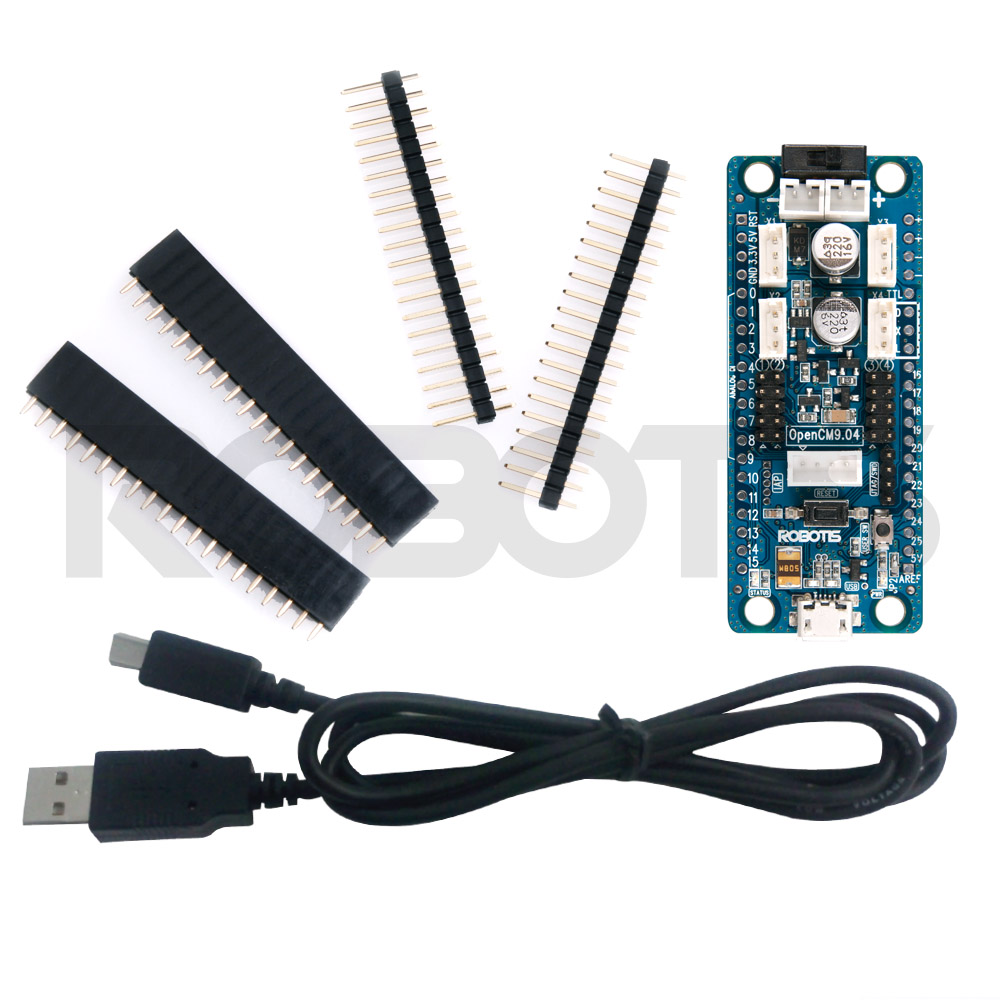

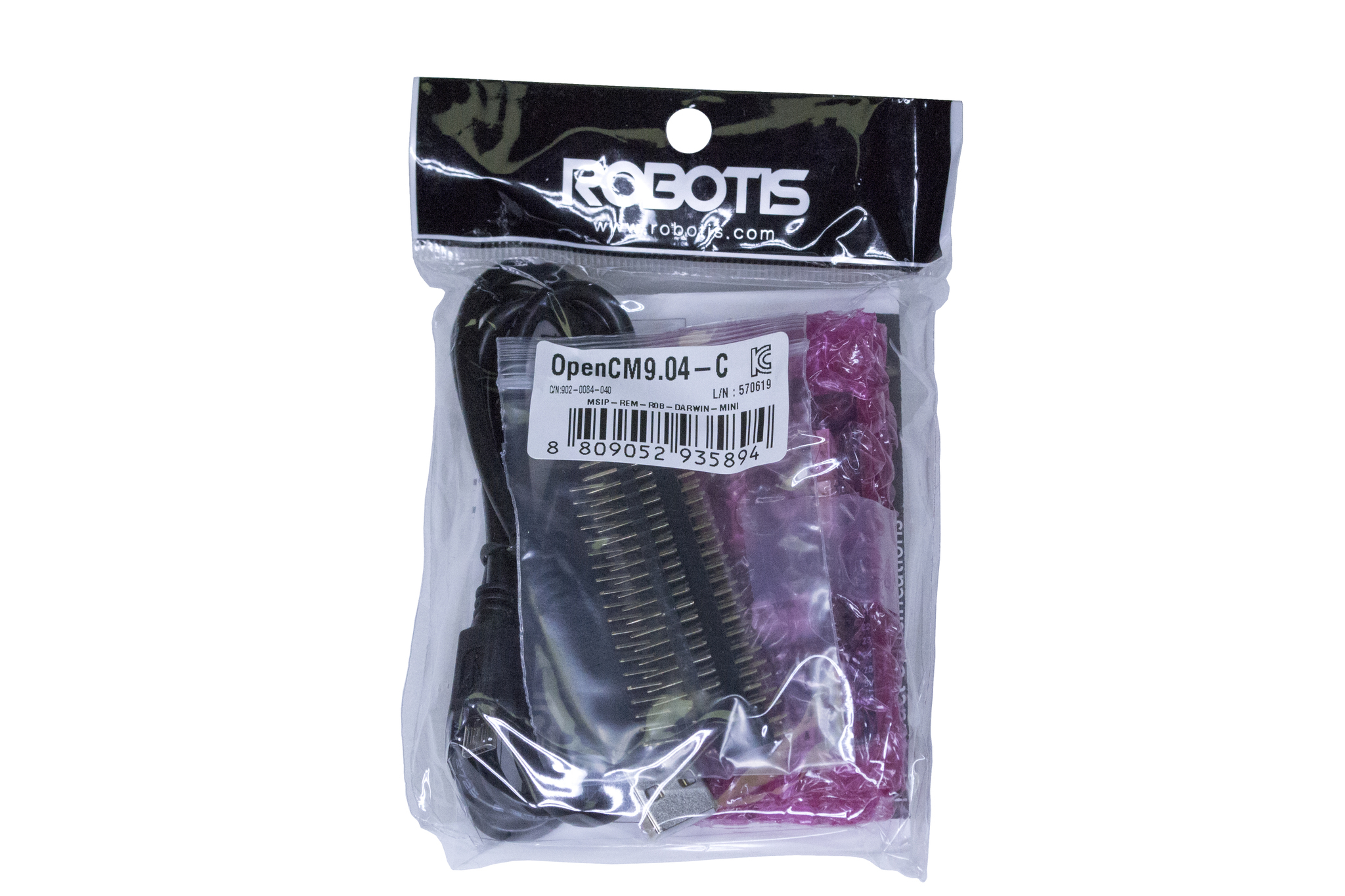

Комплектация:







Компоненты:      Кол-во
Контроллер  OpenCM9.04-C          1 шт
Разъем  пины 1x20     2 шт
Разъем  гнезда 1x20     2 шт
Кабель  USB-кабель (Micro-B)     1 шт
Инструкция  Руководство пользователя     1 шт

Загрузка управляющих программ в контроллер осуществляется по USB кабелю (Micro-B), который входит в комплект. Контроллер OpenCM9.04-C легко программируется с помощью ROBOTIS OpenCM IDE, которая является Arduino-подобной интегрированной средой разработки, позволяющей пользователю разрабатывать управляющую программу на языках C/C++.

Предусмотрена возможность использования JTAG / SWD портов для запуска и отладки программ.



Спецификация оборудования:

Тип микроконтроллера



STM32F103CB (ARM Cortex-M3)

Рабочее напряжение



5~16 В (USB 5 В, DYNAMIXEL 7~12 В)

Рекомендуемое напряжение питания



5 В для питания посредством USB,

7,4 В для питания сервомодулей DYNAMIXEL XL серии (напряжение аккумулятора LB-040 3.7В x 2),

12 В рекомендуется для питания опциональных устройств OpenCM 485 Expansion Board и STEM Board.

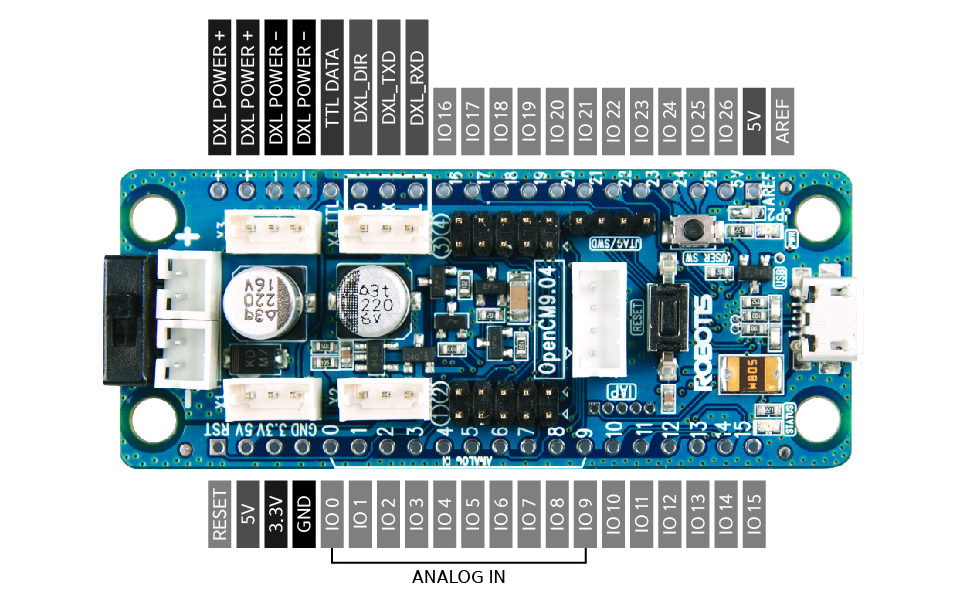

Порты ввода-вывода



26

Аналоговые входы



10 (12-битный аналогово-цифровой преобразователь)

Объем Flash памяти



128 Кбайт

Объем SRAM память



20 Кбайт

Тактовая частота



72 МГц

Интерфейс USB



1 (2.0)

Интерфейс USART



3

Интерфейс SPI



2

Интерфейс I2C(TWI)



2

Отладочные порты



JTAG & SWD

Интерфейс TTL  (3 пина)



4 (для сервомодуля XL-320)

Внешние порты для датчиков (5 пинов)



4 (совместимы с датчиками ROBOTIS)

Габариты



27 х 66,5 мм

Вес



13 г



×
CAPTCHAОбновить изображение
Для данного товара еще нет отзывов, ваш отзыв может стать первым!

Производитель: Robotis

Страна производитель: Корея
