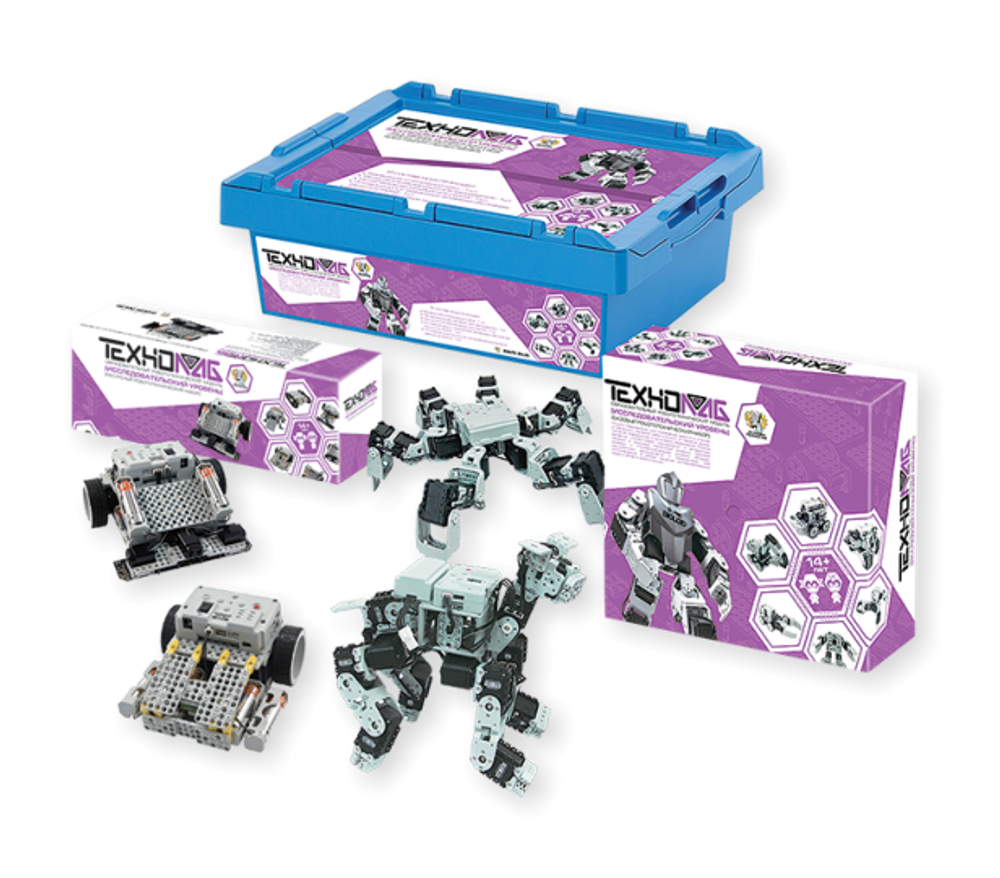

Исследовательский уровень, 14+ лет

Исследовательский уровень, 14+ лет

Артикул: TP-0621

300000 руб
В наличии
Предзаказ
+
В корзину

Модуль предназначен для проведения занятий в классах углубленного изучения робототехники, а так же в рамках изучения информатики и досугового образования. Программно и конструктивно совместим с модулями «Начальный уровень», «Базовый уровень» и «Профессиональный уровень».

Состав модуля

  • Базовый робототехнический набор – 1 шт; для применения в образовательном процессе и исследованиях.
  • Ресурсный робототехнический набор – 1 шт.; для применения в специализированных соревнованиях.
  • Методические рекомендации для преподавателя  - 1 шт.
  • Методические рекомендации для ученика - 1 шт.
  • Оптический диск с лицензионным ПО (на русском) - 1 шт.; для программирования управляющего контроллера.
  • Оптический диск с инструкциями и рабочими материалами - 1 шт.

Модуль содержит программное обеспечение для настройки, калибровки и управления универсальным модулем на базе CMOS камеры, инструкции, методические рекомендации, рабочие материалы в цифровом формате для удобства проведения учебного процесса. Содержит инструкции по управлению подвижными моделями роботов с помощью мультимедийных устройств  на базе ОС Android посредством канала связи на базе интерфейса Bluetooth.

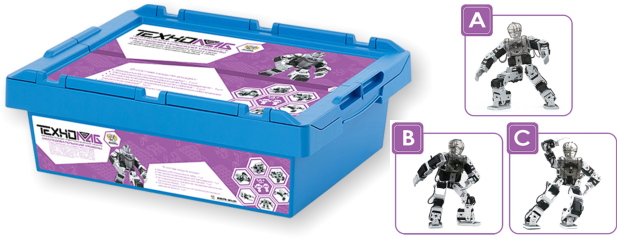

Все содержимое образовательного робототехнического модуля помещено в пластиковый бокс с крышкой, для обеспечения сохранности при перевозке и хранении оборудования.

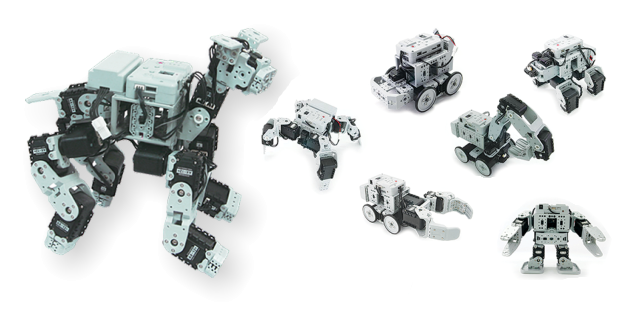

Состав базового робототехнического набора

Набор состоит из пластиковых деталей и крепежных элементов, а также специализированного инструмента для их сборки:

  • 120 деталей, представляющих собой различные пластины и скобы из качественного пластика; корпусные элементы из прозрачного пластика 4 шт; различные втулки в кол-ве 60 шт для реализации фиксированных и подвижных соединений; фиксирующие скобы для кабелей и шлейфов в кол-ве 20 шт; комплект втулок и заклепок в кол-ве 28 шт.
  • Крепежные элементы представляют собой: комплект винтов и шурупов различной длины в кол-ве 640 шт; комплект гаек различного размера в кол-ве 410 шт.

Набор содержит следующие основные элементы:

  • Сервопривод на базе двигателя постоянного тока и понижающего редуктора -  18 шт. Сервопривод обладает сетевым интерфейсом для управления посредством цифровых пакетов и возвращения параметров обратной связи по шине TTL
  • ИК – датчик - 2 шт, обладает аналоговым выходом для выдачи результатов измерений.
  • ИК – дальномер -  1 шт.
  • Двухосевой гироскоп – 1 шт. Датчик с аналоговым выходом для возврата результата измерений.
  • Пульт дистанционного управления – 1 шт. Пульт представляет собой ИК-джойстик с  программируемыми кнопками в кол-ве 10 шт. Питание пульта осуществляется от аккумуляторов типа АА. Конструкция пульта предусматривает возможность замены ИК-модуля передачи данных на модуль типа ZigBee или Bluetooth.
  • ИК-передатчик - 1 шт. Устройство предназначено для подключения к управляющему контроллеру и приема сигналов от пульта дистанционного управления.
  • Управляющий контроллер – 1 шт. Управляющий контроллер представляет собой блок управления, конструктивно и электрически совместимый со всеми элементами базового набора. Внутри корпуса контроллера расположены микрофон и датчик уровня бортового питания. Контроллер содержит: 6 портов для подключения внешних цифровых устройств, 5 портов для подключения устройств по TTL.
  • Комплект модулей ZigBee - 1 шт, для беспроводной передачи данных. Каждый комплект состоит из 3х устройств, позволяющих организовать передачу данных между элементами базового набора и персональным компьютером.
  • Модуль USB для преобразования интерфейсов в кол-ве 1шт. Модуль обеспечивает преобразование интерфейсов TTL, RS-232, RS-485 в последовательный интерфейс персонального компьютера.
  • Универсальный сенсорный модуль - 1 шт. Устройство содержит: 3 ИК-сенсора, позволяющих измерять дальность до объекта или яркость поверхности; ИК-порт; микрофон; динамик; датчик температуры. Управление устройством и считывание показание сенсорных устройств осуществляется по шине TTL.
  • Универсальный модуль на базе CMOS камеры - 1 шт. Устройство обладает последовательным коммуникационным интерфейсом для подключения к управляющему контроллеру.
  • Аккумуляторная батарея (LiPo) – 1 шт. Аккумуляторная батарея установлена в пластиковом корпусе, совместимым с  корпусными элементами и деталями комплекта.
  • Адаптер для зарядки аккумуляторной батареи от сети 220В – 1шт.
  • Комплект сетевых кабелей -1 шт,  для зарядки аккумуляторной батареи.
  • USB  интерфейсный кабель для программирования базового набора – 1 шт.

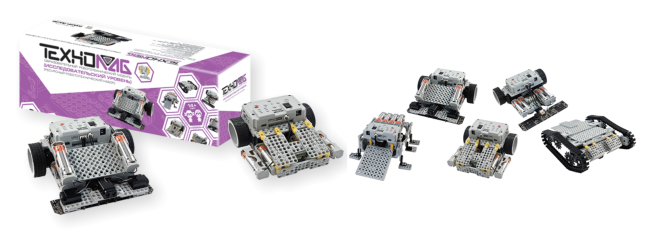

Состав ресурсного робототехнического набора

Набор состоит из пластиковых деталей и крепежных элементов, а также специализированного инструмента для их сборки:

  • 81 деталь, представляющие собой перфорированные пластины из прочного пластика;
  • 30 элементов различных подвижных передач и шарниров;
  • 53 детали, представляющих собой конструктивные элементы и переходные фланцы между   различными компонентами набора;
  • 102 детали, представляющие собой компоненты для сборки гусеничных траков; пассивная опора – 1 шт; 10 зубчатых колес; 2 резиновых колес с дисками из качественного пластика; 14 шкивов и 6 круглых фланцев. Крепежные элементы представляют собой:  комплект винтов различной длины в кол-ве 135 шт; комплект специализированных крепежных элементов в кол-ве 230 шт, представляющих собой пластиковые втулки и заклепки. Крепежные элементы позволяют реализовывать как фиксированные соединения деталей и фланцев, так и подвижные вращающиеся соединения шарниров и различных передач.

Набор содержит следующие основные элементы:

  • Сервопривод на базе двигателя постоянного тока и понижающего редуктора - 2 шт. Привод представляет собой электромеханическую сборку двигателя постоянного тока, а также редуктора.  Сервопривод обладает сетевым интерфейсом для управления посредством цифровых пакетов и возвращения параметров обратной связи по шине TTL.
  • ИК – датчик - 3 шт. ИК-сенсор обладает аналоговым выходом для выдачи результатов измерений.
  • Массив ИК-сенсоров - 1 шт.  Устройство представляет собой единый модуль со встроенными ИК сенсорами, общим кол-вом 7 шт.

В состав устройства  входит динамик, воспроизводящий звуки различной нотной тональности. Устройство обладает сетевым интерфейсом для управления посредством цифровых пакетов и возвращения параметров обратной связи по шине TTL.

  • Интерфейсный кабель USB – 1 шт, для программирования управляющего контроллера.
  • Комплект шлейфов – 1шт, для соединения основных элементов базового робототехнического набора.
  • Отсек для установки источника питания типа АА – 6 шт.
  • Управляющий контроллер – 1 шт. Управляющий контроллер представляет собой блок управления, конструктивно и электрически совместимый со всеми элементами базового набора.  Внутри корпуса контроллера расположен микрофон для детектирования внешних звуков, а также датчик уровня бортового питания. Контроллер содержит: 6 портов для подключения внешних цифровых и аналоговых устройств, 5 портов для подключения устройств по шине TTL.

Все элементы каждого базового робототехнического набора, входящего в комплект поставки  конструктивно и электрически совместимы друг с другом.

Учебно-методические пособия

ИССЛЕДОВАТЕЛЬСКИЙ УРОВЕНЬ  14+ ЛЕТ.
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ДЛЯ ПРЕПОДАВАТЕЛЯ

Пособие содержит информацию о назначении робототехнического набора и описание работ по проектированию роботов и робототехнических устройств, которые можно провести совместно с учащимися среднего и старшего школьного возраста.

ИССЛЕДОВАТЕЛЬСКИЙ УРОВЕНЬ  14+ ЛЕТ.
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ДЛЯ УЧЕНИКА

Пособие демонстрирует наиболее яркие примеры проектов и работ, которые становится возможным реализовать благодаря применению образовательного робототехнического модуля «Исследовательский уровень».

ИССЛЕДОВАТЕЛЬСКИЙ УРОВЕНЬ  14+ ЛЕТ.
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ДЛЯ ПРЕПОДАВАТЕЛЯ (РЕС. НАБОР)

Данное пособие предназначено для применения совместно с образовательным робототехническим модулем «Исследовательский уровень» ресурсный набор. В пособии описываются возможности робототехнического модуля и области его применения.

ИССЛЕДОВАТЕЛЬСКИЙ УРОВЕНЬ  14+ ЛЕТ.
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ДЛЯ УЧЕНИКА (РЕС. НАБОР)

Данное пособие предназначено для применения совместно с образовательным робототехническим модулем «Исследовательский уровень» ресурсный набор. В пособии описываются возможности робототехнического модуля и области его применения.



Преимущества модуля

  • Возможность проведения лабораторных работ по разработке 34 робототехнических систем.
  • Наличие учебных материалов по программированию роботов в базовой среде программирования.
  • Возможность проектирования систем управления на базе сетей из устройств управления, приводов и других устройств.
  • Расширяемость базового робототехнического набора. Возможность комбинирования комплектующих   базовых робототехнических  наборов и подключения дополнительных приводов и сенсорных устройств.
  • Наличие уникальной возможности разработки человекоподобного робота.
  • Наличие модуля камеры чтобы находить объекты, распознавать их и манипулировать ими.
×
