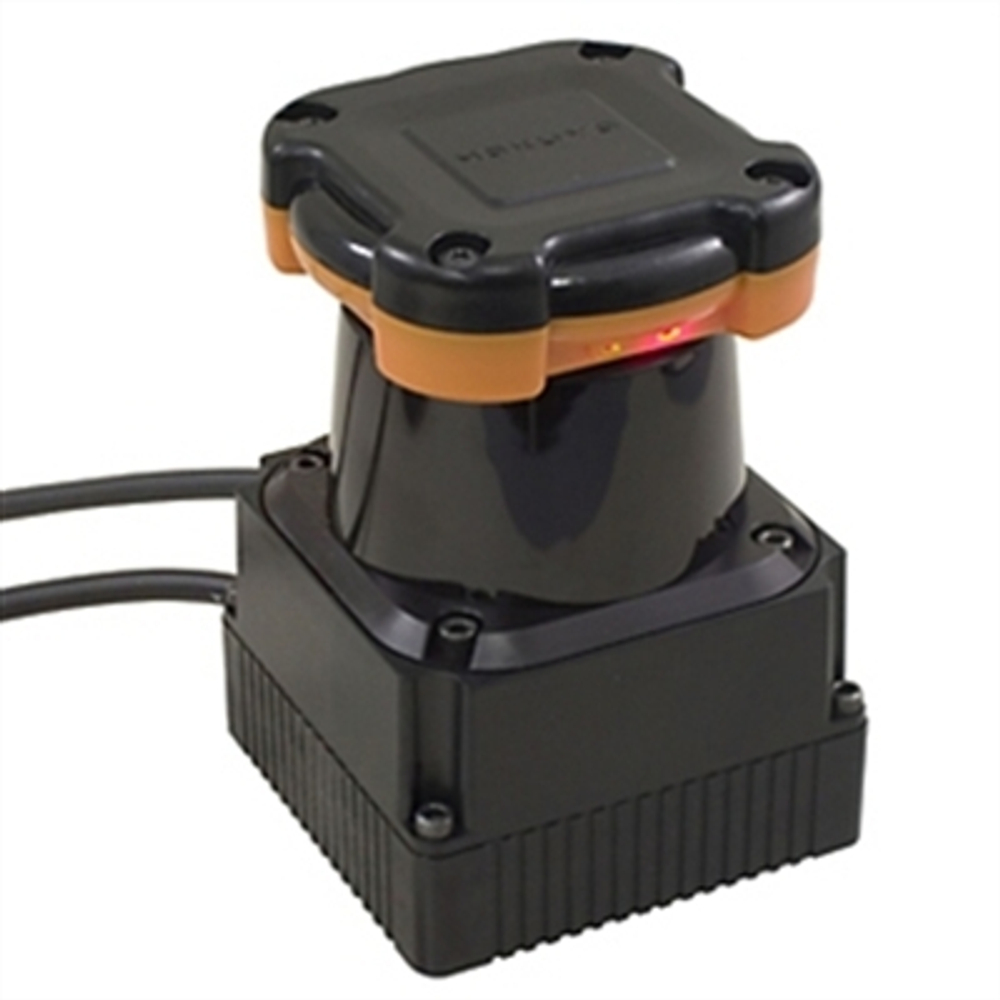

HOKUYO UTM-30LX

478500 руб
В наличии
Предзаказ
+
В корзину
Дальномер с расширенным диапазоном до 60м и cектор сканирования 270°. Интерфейс подключения USB 2.0.

UTM-30LX лазерный сканер с расширенным диапазоном сканирования до 60 метров и сектором сканирования 270°. Данная модель обладает самой высокой скоростью сканирования, что заметным образом выделяет ее среди прочих лазерных сканеров.  Устройство обладает интерфейсом USB 2.0  для подключения к компьютеру,для питания необходим внешний источник питания 12 В.

Технические характеристики

  • Диапазон измерения: 60м
  • Cектор сканирования: 270°
  • Разрешение: 0,25°
  • Скорость сканирования: 25мс/скан.
  • Габаритные размеры: 60х60х87мм
  • Вес: 210г (без кабеля)
  • Потребляемый ток: 0.7-1.0А
  • Напряжение питания: 12В
  • Интерфейс: USB 2.0



Общие сведения

UTM-30LX - лазерный датчик для сканирования области. Источником света для датчика является лазер с длинной волны λ=905 нм. Область сканирования составляет 270 градусов. Датчик измеряет расстояние до объектов в своём диапазоне для каждого углового шага. Данные измерений и угловой шаг передаются через канал связи. Данный лазер имеет 1 класс безопасности.


Важные замечания

  • Этот датчик не предназначен для использования в устройствах обесепечения безопасности.
  • Этот датчик не предназначен для использования в устройствах обнаружения людей.
  • Этот датчик не предназначен для использования в устройствах вооружения.
  • Внимательно прочтите инструкцию перед использованием.



Спецификация

Название продукта Сканирующий лазерный дальномер
Модель UTM-30LX
Источник света Полупроводниковый лазерный диод (λ = 905 нм.)

Класс безопасности лазера 1

Напряжение питания 12V DC ± 10%
Потребляемый ток Макс.: 1А; Среднее: 0.7А
Потребляемая мощность Меньше чем 8Ватт
Дальность обнаружения и объект обнаружения Гарантированный диапазон: 0,1 ~ 30 м. (Белый лист)

Максимальный диапазон: 0,1 ~ 60 м. Минимальная определяемая ширина 10 м. ~ 130 мм, (Изменяется в зависимости от расстояния)

Точность 0,1 - 10м.: ± 30мм.; 10 - 30м.: ±50мм. (Белый лист)

Меньше 3 000lx: Белый лист ± 30мм. (0,1м. до 10м.) Меньше 100 000lx: Белый лист ± 50мм. (0,1м. до 10м.)

Разрешение 1мм.

0,1 - 10м.: σ < 10мм.; 10 - 30м.: σ < 30мм. (Белый лист) Меньше 3 000lx: σ ± 10мм. (Белый лист до 10м.) Меньше 100 000lx: σ ± 30мм. (Белый лист до 10м.)

Угол сканирования 270 градусов
Угловое разрешение 0,25 градусов (390 градусов/1440)
Время сканирования 25 мс(скорость двигателя 2400об.)
Интерфейс USB Ver 2.0 Full Speed(12Мбит)
Выход Для синхронизации 1 - Point
Светодиодный дисплей Зелёный: источник питания

Красный: нормальная работа (горит непрерывно) неисправность (мигает)

Окружающая среда (Температура/Влажность) -10°C ~ +50°C

Относительная влажность меньше чем 85% (без росы и инея)

Температура хранения -25 ~ 75°C
Воздействие окружающей среды Измеренное расстояние будет короче, что фактическое расстояние под дождём, снегом и прямыми солнечными лучами.
Виброустойчивость 10 ~ 55Hz с двойной амплитудой 1,5 мм. в каждом из направлений X, Y и Z в течение 2 часов.

55 ~ 200Hz 98 м/с² в 2 минуты в каждом из направлений X, Y и Z в течение 1 часа

Ударопрочность 196 м/с², 10 раз в каждом из направлений X, Y и Z
Защитное сооружение Оптика: IP67 (кроме разъёма Ethernet)
Сопротивление изоляции 10МΩ для DC 500Vмегомметр
Вес 210 гр. (без кабеля)
Корпус Поликарбонат
Размер (ширина x глубина x высота) 62мм. x 62мм. x 87мм.

MC-40-3240

  • При стандартных условиях испытаний (точность не может быть гарантирована под прямыми солнечными лучами)
  • Значение окружающей среды меньше чем 1000Lx.

Выполните необходимые испытания с реальным устройством в рабочей среде.

Используйте методы фильтрации данныъ для уменьшения эффекта капель воды при обнаружении объектов под дождем.
